najm131:
با تشکر از شما کتاب تنها دویدن را بطور کامل مطالعه کردم
خیلی جالب بود
ان شاء الله در این زمینه در نظر دارم زمینی در .... تهیه کنم ویک نمونه ساختمان خشت وگلی بسازم وانرا با مشعل گداخته کنم که هم با ساختمان خشت وگل آشنا شوم وهم اینکه انچه از کتاب فهمیدم اگر ساختمان نو ساخته شود بعد گداخته شود کیفیت آن بهتر می شود

دائره عمارت برتر:
عليك السلام
كارها را بيجيده نكنيد
براى ساختن نمونه زمين خريدن...
مثل ساختن در زمين... و حل مشكلات ورثه و...
در محل كارتان يكجايي را مي توانيد يسازيد

najm131:

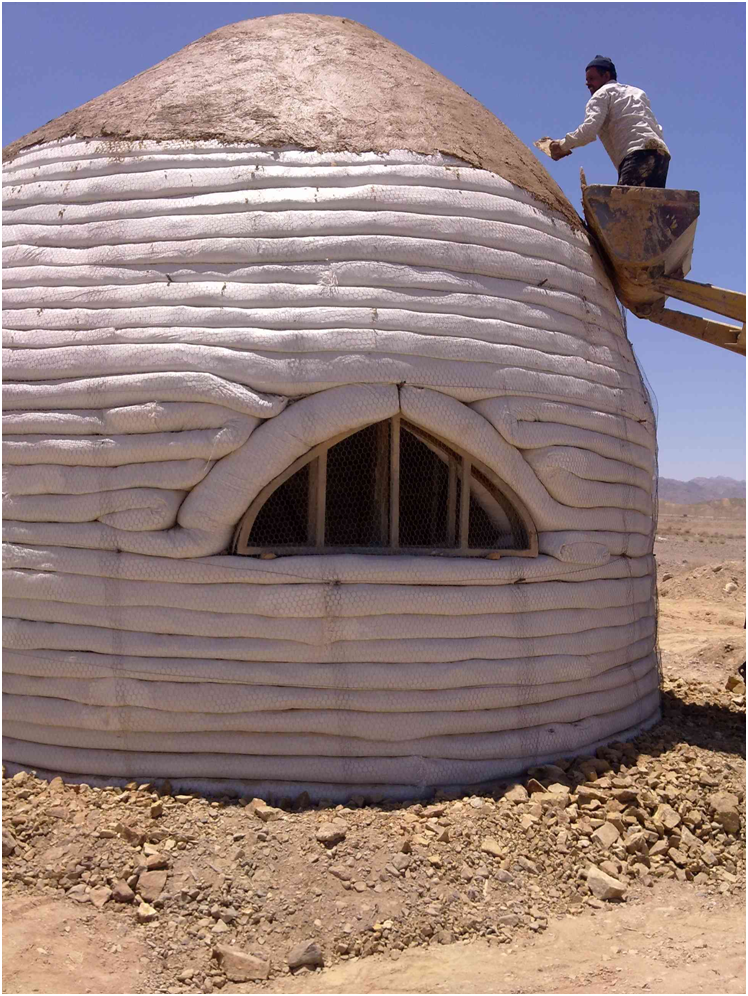

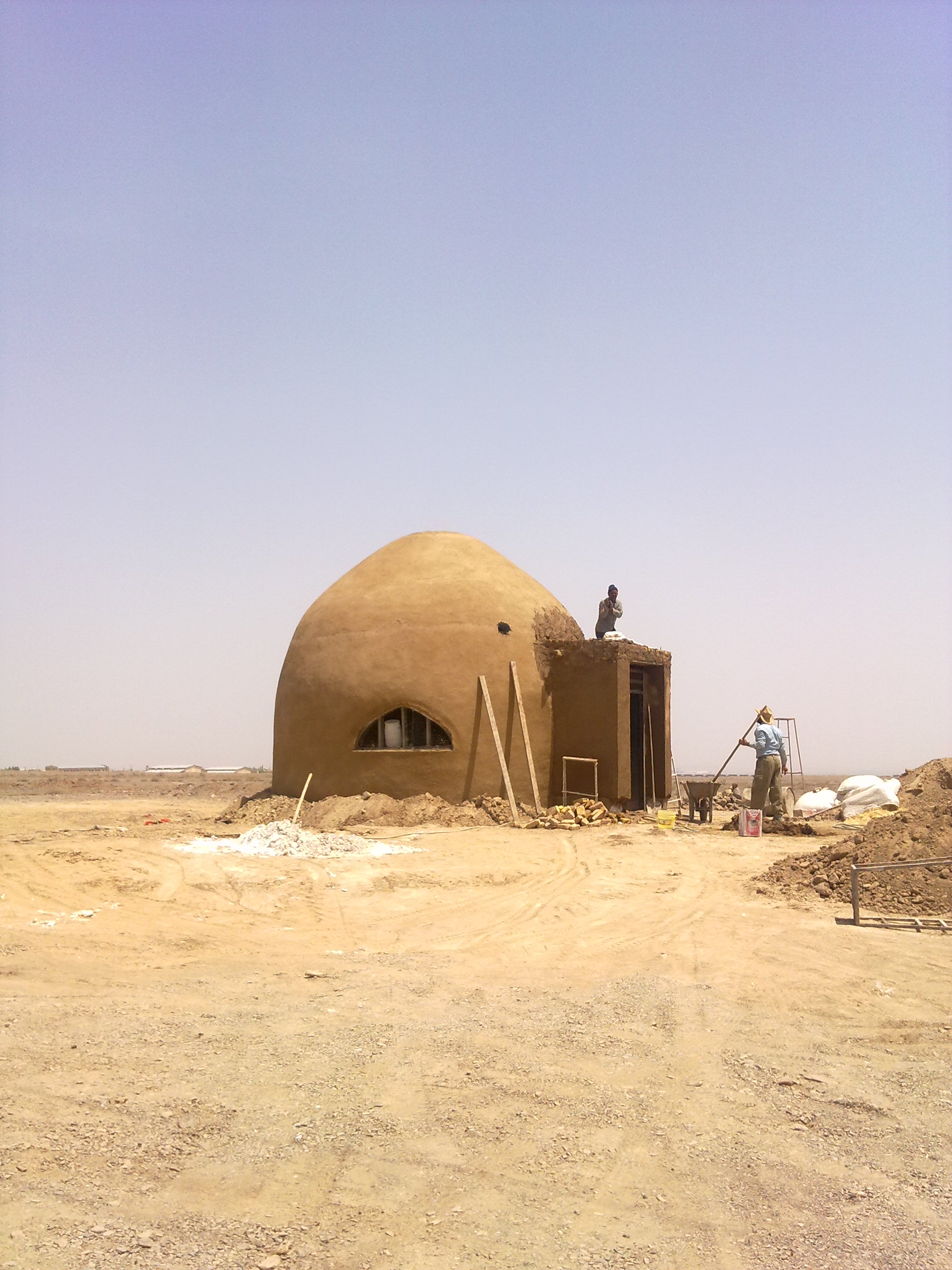

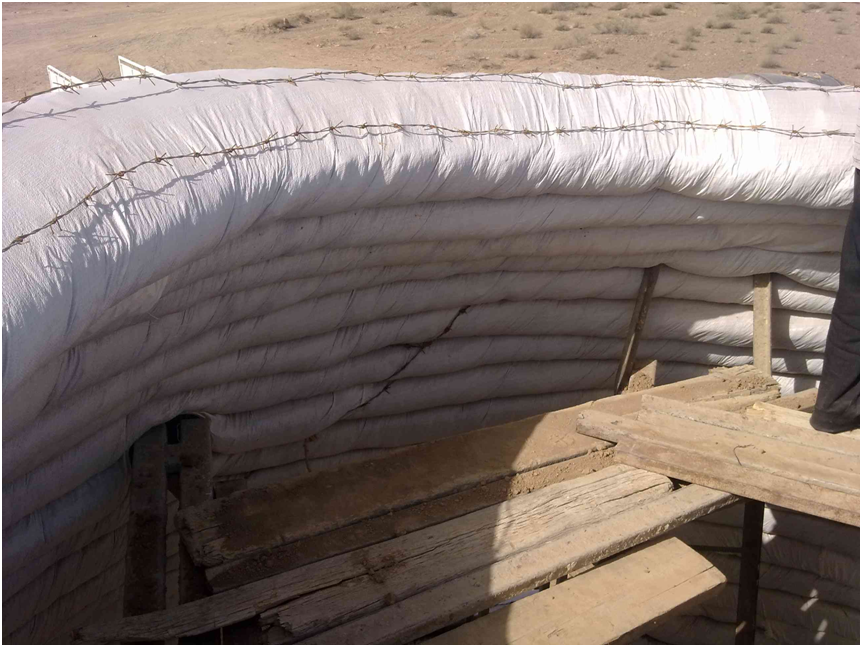

گزارش ساخت یک نمونه ساختمان با سازه ابرخشت
کاربری این اتاق جهت موتور خانه وتاسیسات چاه آب می باشد،با توجه به این کاربری ابعاد اتاق وپلان مورد نیاز تهیه شد
ابعاد: اتاقی با قطر 5متر-ارتفاع 5 متر- ضخامت دیوار 50 سانتیمتر
یک درب با عرض یک مترو 80 سانتیمتر ودو پنجره در طرفین ویک پنجره ونورگیر در سقف
قبل از ساخت محل ساخت را انتخاب نمودیم وسعی کردیم بلندترین نقطه زمین انتخاب شود ودر معرض سیل نباشد تا دربارندگی ها آسیب پذیری کمتری داشته باشیم.

hayaat:
اينرا با جند كاركر در جند روز ساختيد؟

najm131:
حدود 18 روز، با 4 تا 5 کارگر ، قطر 5متر وارتفاع 5متر ، عرض دیوار ها 50 سانتیمتر است .

hayaat:
سلام عليكم
بايد براى هر نوع و اندازه ساختماني قبلا پلان آن ترسيم و طرح مناسب هريك برنامه ريزي شود نه اينكه صرفا گنبدي با روزنه و درب ساخته شود و همينطوري بعدا به بخشهاى ساختمان اختصاص دهند.
شما همه تصاوير را بايد مرتب كنيد و اناليز كنيد بهترين طرحهها و را از ان در بياوريد يك طرح بيشرفته جامع محاسن و فاقد معايب تهيه كنيد واز روي ان بسازيد.
ان كزارش كار چينيها را هم پرينت بگيريد در سطح كارمندان پخش كنيد.
همه بدانند كيفيت كار ايراني است كه كمر اقتصاد ايران را خم كرده نه تحريمها

http://www.bultannews.com/fa/news/84234 ... B%8C%D8%B1

ژانگ یوآ،با اشاره به زلزله‌هایی که در چین آمده و کشته شدن افراد بسیاری را به خاطر تخریب ساختمان‌ها را به دنبال داشته می‌گوید که مسئله امنیت و مقاوم بودن ساختمان اولویت ویژه‌ای در کار این شرکت دارد.
کارگران این شرکت می‌گویند یاد گرفتن این روش ساختمان‌سازی خیلی ساده است. آنها باید فقط نقشه را بخوانند و بدانند که قطعات را کجا باید به هم پیچ کنند؛ دیگر خبری از گچ،آجر و مصالح سنتی دیگر نیست. این نحوه ساختمان‌سازی با قطعات پیش ساخته هزینه‌ها را هم پایین نگه می‌دارد.
هزینه ساخت ساختمانی تمام شده که نسبت به روش‌های سنتی در چین ۳۰درصد ارزان‌تر است. علاوه بر این اگر مالک ساختمان بخواهد،این شرکت می‌تواند دوباره اجزای ساختمان را از هم باز کند و آن را در جایی دیگر بنا کند.

ساخت ساختمان۶طبقه در۲۴ساعت

چینی‌ها که با تولید محصولات مختلف به پایین‌ترین قیمت ممکن، بازار بسیاری از کشورهای جهان را به خاک سیاه نشانده‌اند حالا با یک سرعت باور‌نکردنی وارد عرصه ساخت و ساز ساختمان شده‌اند.
مجله مهر: یک شرکت چینی اعلام کرده که به زودی می‌تواند یک ساختمان ۶طبقه را در مدت ۲۴ساعت بسازد و تحویل مشتری دهد! این شرکت ساختمان‌سازی که پروژه‌هایش همه را غافلگیر کرده است برای ساخت ساختمان‌ها از قطعات پیش ساخته استفاده می‌کند. آخرین پروژه این شرکت، ساختمانی سه طبقه در منطقه هونان است که ساخت آن در مدت ۸روز به پایان رسید. ژانگ یوآ،مدیرعامل این شرکت اما رؤیاها و طرح‌های بیشتری را در سر دارد. او می‌گوید: این روزها نیاز به ساخت‌ و سازهای سریع و ایمن با حداقل هزینه در همه جای جهان وجود دارد. به گفته ژانگ یو که بنیانگذار این شرکت ساختمان سازی است دیگر در دوره جدید روش‌های زمان‌بر ساختمان‌سازی پاسخگوی نیاز مشتری‌ها نیست.
چند وقت پیش این شرکت در یکی از پروژه‌های مهم خود ساخت هتلی ۳۰طبقه را در ۱۵روز به پایان رساند و نظر همه رسانه‌های جهان را به خود جلب کرد. مدیر عامل این شرکت می‌گوید نیروهایش با تجربه پروژه‌های گذشته حالا می‌توانند ساختمانی ۶طبقه را در یک روز به پایان برسانند.
مقام‌های این شرکت همچنین اعلام کرده‌اند که می‌خواهند ساختمانی ۲۲۰طبقه را که می‌تواند مرتفع‌ترین آسمانخراش جهان باشد را در عرض تنها ۴ماه بسازند!
ساختمان‌سازی مثل بازی بچه‌ها
مهندسان این شرکت نحوه کار خود را شبیه ساختمان‌سازی بچه‌ها با اسباب‌بازی‌هایی مانند لِگو می‌دانند. به گفته آنها همه قطعات ساختمان آماده است و کارگرها در محل ساختمان فقط آنها را بر اساس نقشه تعیین شده سر هم می‌کنند. این ساخت و ساز سریع در حالی صورت می‌گیرد که قیمت تمام شده ساختمان هم از انواع سنتی ارزان‌تر تمام می‌شود و ایمنی ساختمان هم توسط مهندسان تضمین شده است.
ژانگ یوآ،با اشاره به زلزله‌هایی که در چین آمده و کشته شدن افراد بسیاری را به خاطر تخریب ساختمان‌ها را به دنبال داشته می‌گوید که مسئله امنیت و مقاوم بودن ساختمان اولویت ویژه‌ای در کار این شرکت دارد.
ارزان؛ مثل چینی‌های دیگر
کارگران این شرکت می‌گویند یاد گرفتن این روش ساختمان‌سازی خیلی ساده است. آنها باید فقط نقشه را بخوانند و بدانند که قطعات را کجا باید به هم پیچ کنند؛ دیگر خبری از گچ،آجر و مصالح سنتی دیگر نیست. این نحوه ساختمان‌سازی با قطعات پیش ساخته هزینه‌ها را هم پایین نگه می‌دارد. رویترز گزارش داده که با روش این شرکت ساخت و ساز در هر متر مربع ۶۳۵دلار( ۴هزار یوآن) نسبت به روش‌های سنتی ارزان‌تر تمام می‌شود.
سرعت ساخت و ساز را هم که کنار بگذارید هزینه ساخت ساختمانی ۳طبقه توسط این شرکت 2/8میلیون دلار تمام شده که نسبت به روش‌های سنتی در چین ۳۰درصد ارزان‌تر است. علاوه بر این اگر مالک ساختمان بخواهد، این شرکت می‌تواند دوباره اجزای ساختمان را از هم باز کند و آن را در جایی دیگر بنا کند. ساختمان سه طبقه‌ای که کار ساخت‌اش تازه تمام شده قرار است به عنوان کافه‌تریا مورد استفاده قرار بگیرد اما احتمالاً خیلی از کشورهای جهان با این روش باید منتظر واردات خانه‌ها و ساختمان‌‌های ارزان چینی باشند!



Hayaat:كزارش ساخت نمونه ابرخشت را ديدم
بجز نقص عكس كه با موبايل هم قابل تهيه بود و نبايد منوط به عكاس مي كرديد
از نظر برداخت به جزئيات امور خوب است البته نواقص بسيار دارد و بايد اين را به عنوان بيشنويس اوليه در نظر بكيريد و هماهنطور كه كفتم كليه عكسهاي دانلودي را رديف كرده نكات و امتيازات و نواقص هر يك را استخراج و بعد در قالب دستورالعمل به عنوان بايدها و نبايدهاي هر مرحله ذكر كنيد تا راهنماي خوداموزي باشد كه هر كسي بدون حضور و توضيح كسي بتواند از روي آن اقدام كند.
همانطور كه در تصاوير خليلي هست تراز براى ديوار و سقف لازم دارد وقتي يك ديوار نيم متري را بناها تراز و شاقول و شمشه بكار مي برند جطور ساختمان اينطوري كه از ان بيجيده تر و نااشناتر هستند اثري از انها در ان نيست اكر اينها رعايت و تدارك مي شد تو و بيرون رفتكيها در ديوار و كنبد بيش نمي امد ضمن اينكه كار بي زمام نبوده كه بنا ابا داشته باشد و طبق تراز مي ساخت اين ترازها با مفتول نازكي تهيه مي شود كه اسان و ارزان است البته قبلا طرح بايد محاسبه و اندازه و زوايا دقيقا استخراج شود.

[pejuhesh251]

.

[pejuhesh251]

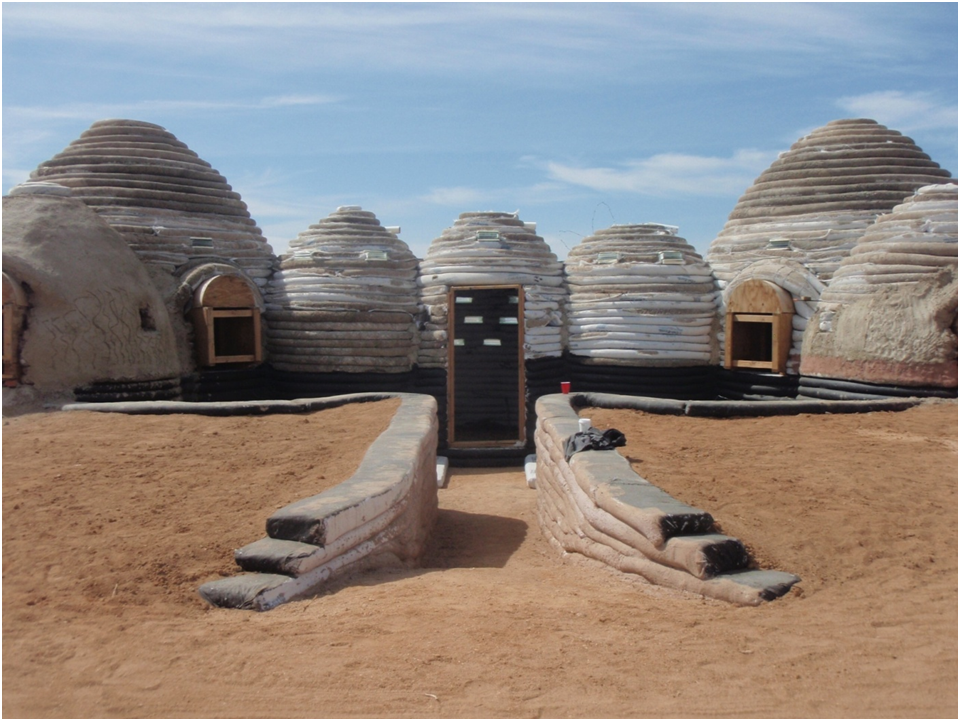

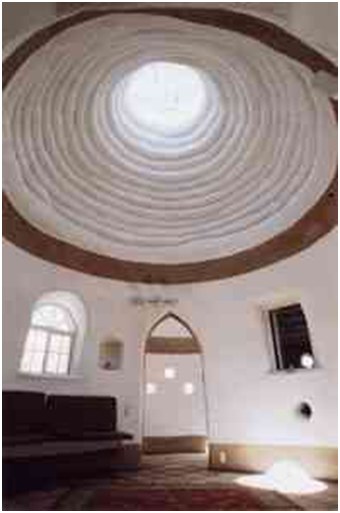

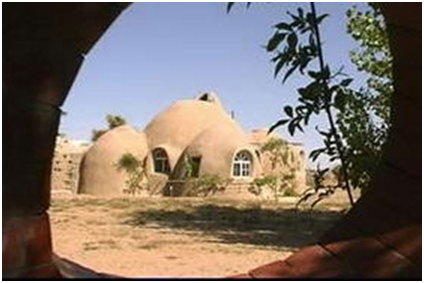

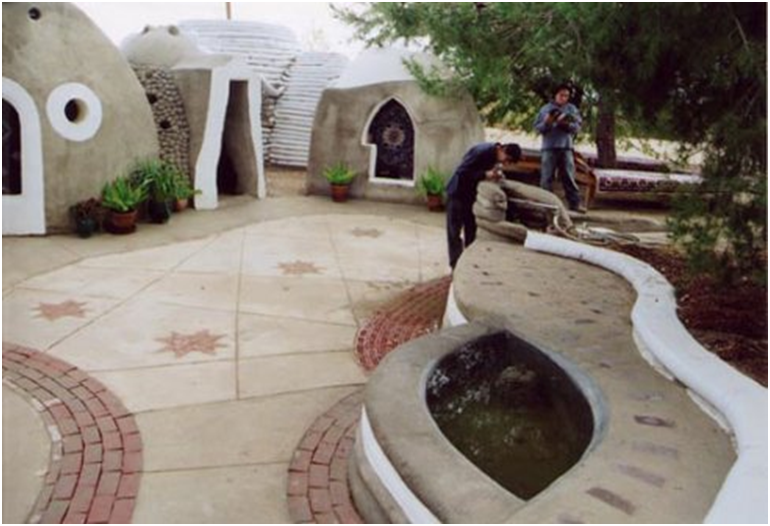

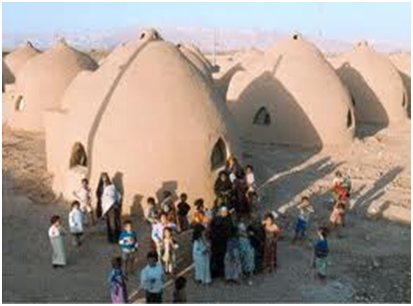

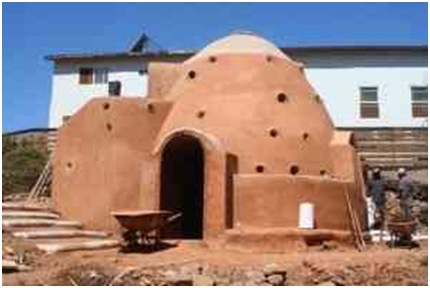

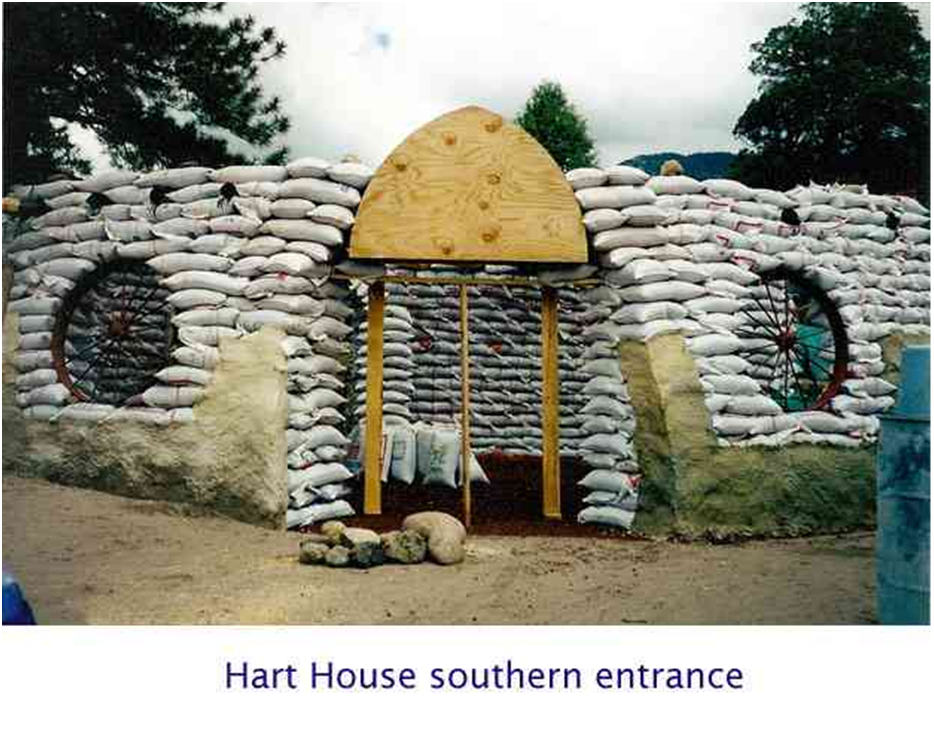

.نمونه ساختمان های اجرا شده به روش ابرخشت

1: نمونه ساختمان مدرسه

2:نمونه ساختمان مسکونی


3: نمونه ساختمان ساخته شده در اهواز اوایل انقلاب

[pejuhesh251]

نيروي كار ومدت اجرا:
دائره عمارت برتر:اينرا با جند كاركر در جند روز ساختيد؟
najm131:حدود 18 روز، با 4 تا 5 کارگر .


ان كزارش كار جينيها را هم پرينت بكيريد در سطح كارمندان بخش كنيد.
همه بدانند كيفيت كار ايراني است كه كمر اقتصاد ايران را خم كرده نه تحريمها

http://www.bultannews.com/fa/news/84234 ... B%8C%D8%B1

ژانگ یوآ،با اشاره به زلزله‌هایی که در چین آمده و کشته شدن افراد بسیاری را به خاطر تخریب ساختمان‌ها را به دنبال داشته می‌گوید که مسئله امنیت و مقاوم بودن ساختمان اولویت ویژه‌ای در کار این شرکت دارد.
کارگران این شرکت می‌گویند یاد گرفتن این روش ساختمان‌سازی خیلی ساده است. آنها باید فقط نقشه را بخوانند و بدانند که قطعات را کجا باید به هم پیچ کنند؛ دیگر خبری از گچ،آجر و مصالح سنتی دیگر نیست. این نحوه ساختمان‌سازی با قطعات پیش ساخته هزینه‌ها را هم پایین نگه می‌دارد.
هزینه ساخت ساختمانی تمام شده که نسبت به روش‌های سنتی در چین ۳۰درصد ارزان‌تر است. علاوه بر این اگر مالک ساختمان بخواهد،این شرکت می‌تواند دوباره اجزای ساختمان را از هم باز کند و آن را در جایی دیگر بنا کند

ساخت ساختمان۶طبقه در۲۴ساعت

چینی‌ها که با تولید محصولات مختلف به پایین‌ترین قیمت ممکن، بازار بسیاری از کشورهای جهان را به خاک سیاه نشانده‌اند حالا با یک سرعت باور‌نکردنی وارد عرصه ساخت و ساز ساختمان شده‌اند.
مجله مهر: یک شرکت چینی اعلام کرده که به زودی می‌تواند یک ساختمان ۶طبقه را در مدت ۲۴ساعت بسازد و تحویل مشتری دهد! این شرکت ساختمان‌سازی که پروژه‌هایش همه را غافلگیر کرده است برای ساخت ساختمان‌ها از قطعات پیش ساخته استفاده می‌کند. آخرین پروژه این شرکت، ساختمانی سه طبقه در منطقه هونان است که ساخت آن در مدت ۸روز به پایان رسید. ژانگ یوآ،مدیرعامل این شرکت اما رؤیاها و طرح‌های بیشتری را در سر دارد. او می‌گوید: این روزها نیاز به ساخت‌ و سازهای سریع و ایمن با حداقل هزینه در همه جای جهان وجود دارد. به گفته ژانگ یو که بنیانگذار این شرکت ساختمان سازی است دیگر در دوره جدید روش‌های زمان‌بر ساختمان‌سازی پاسخگوی نیاز مشتری‌ها نیست.

چند وقت پیش این شرکت در یکی از پروژه‌های مهم خود ساخت هتلی ۳۰طبقه را در ۱۵روز به پایان رساند و نظر همه رسانه‌های جهان را به خود جلب کرد. مدیر عامل این شرکت می‌گوید نیروهایش با تجربه پروژه‌های گذشته حالا می‌توانند ساختمانی ۶طبقه را در یک روز به پایان برسانند.

مقام‌های این شرکت همچنین اعلام کرده‌اند که می‌خواهند ساختمانی ۲۲۰طبقه را که می‌تواند مرتفع‌ترین آسمانخراش جهان باشد را در عرض تنها ۴ماه بسازند!
ساختمان‌سازی مثل بازی بچه‌ها
مهندسان این شرکت نحوه کار خود را شبیه ساختمان‌سازی بچه‌ها با اسباب‌بازی‌هایی مانند لِگو می‌دانند. به گفته آنها همه قطعات ساختمان آماده است و کارگرها در محل ساختمان فقط آنها را بر اساس نقشه تعیین شده سر هم می‌کنند. این ساخت و ساز سریع در حالی صورت می‌گیرد که قیمت تمام شده ساختمان هم از انواع سنتی ارزان‌تر تمام می‌شود و ایمنی ساختمان هم توسط مهندسان تضمین شده است.
ژانگ یوآ،با اشاره به زلزله‌هایی که در چین آمده و کشته شدن افراد بسیاری را به خاطر تخریب ساختمان‌ها را به دنبال داشته می‌گوید که مسئله امنیت و مقاوم بودن ساختمان اولویت ویژه‌ای در کار این شرکت دارد.
ارزان؛ مثل چینی‌های دیگر
کارگران این شرکت می‌گویند یاد گرفتن این روش ساختمان‌سازی خیلی ساده است. آنها باید فقط نقشه را بخوانند و بدانند که قطعات را کجا باید به هم پیچ کنند؛ دیگر خبری از گچ،آجر و مصالح سنتی دیگر نیست. این نحوه ساختمان‌سازی با قطعات پیش ساخته هزینه‌ها را هم پایین نگه می‌دارد. رویترز گزارش داده که با روش این شرکت ساخت و ساز در هر متر مربع ۶۳۵دلار( ۴هزار یوآن) نسبت به روش‌های سنتی ارزان‌تر تمام می‌شود.

سرعت ساخت و ساز را هم که کنار بگذارید هزینه ساخت ساختمانی ۳طبقه توسط این شرکت 2/8میلیون دلار تمام شده که نسبت به روش‌های سنتی در چین ۳۰درصد ارزان‌تر است. علاوه بر این اگر مالک ساختمان بخواهد، این شرکت می‌تواند دوباره اجزای ساختمان را از هم باز کند و آن را در جایی دیگر بنا کند. ساختمان سه طبقه‌ای که کار ساخت‌اش تازه تمام شده قرار است به عنوان کافه‌تریا مورد استفاده قرار بگیرد اما احتمالاً خیلی از کشورهای جهان با این روش باید منتظر واردات خانه‌ها و ساختمان‌‌های ارزان چینی باشند!

[pejuhesh251]

.ابزار ووسایل مورد نیاز:
1-دو عدد کوبه یکی با دسته بلندتر جهت کوبیدن ردیف های پاییین ودیگری با دسته کوتاهتر جهت کوبیدن ردیفهای بالاترجهت کوبیدن خاک های مرطوب .

2. بیل ،کلنگ ،فرغون ، ماله
3. سرند جهت سرند کردن بعضی از خاک هایی که نخاله داشت
4.سطل های پلاستیکی (به علت سبک بودن) جهت ریختن خاک داخل گونی
5.نردبان وتخته برای چوب بست کردن جهت کار در ارتفاع

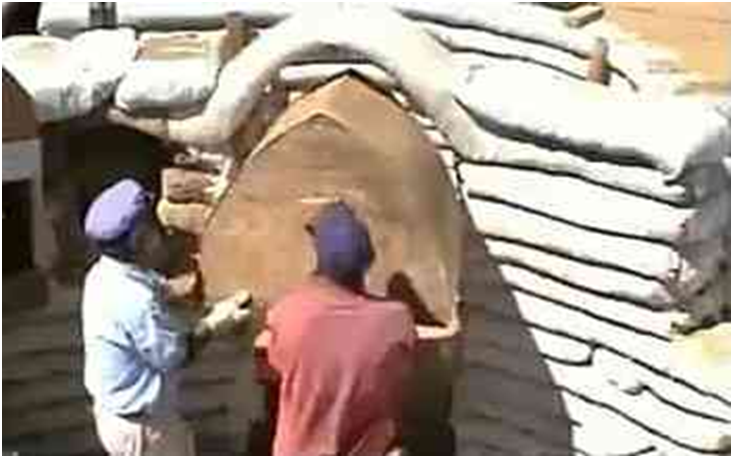

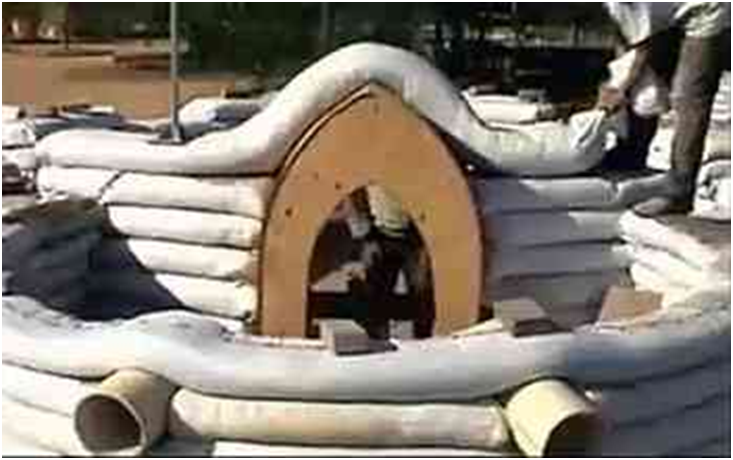

6.قالب وتویزه جهت پنجره ها ولوله 250 جهت نورگیر


7.یک لوله استوانه ای یا یک سطل پلاستیکی که انتهای آن برش خورده بعنوان قیف جهت پرکردن گونی ها

8.متر
9.میلگرد
جهت کوبیدن در مرکز دایره ها به عنوان شاخص که در پیاده کردن پلان وهمچنین کنترل شعاع قوسها وتراز نمودن کاربرد دارد
10-ریسمان
11.تراز ، جهت تراز نمودن گنبد

تراز جهت سقف ،گنبدی که در نظر است ساخته شود را با استفاده از سیم مفتول ساخته وبر روی دیواری که گنبد روی آن قرار می گیرد می گذاریم که تصویر نمونه تراز در توضیحات اجرای سقف آمده است .

[pejuhesh251]

مکان ساخت:
محلی که برای ساخت در نظر گرفته می شود باید دقت شود پست نباشد تا در معرض آبهای سطحی ،آب باران ،سیل وغیره قرار گیرد.

دائره عمارت برتر:
زمين محل ساخت پست نباشد و اكر هست سكوي ساخت خانه مرتفعتر از اطراف باشد تا اب اطراف و نزولات سوار بر خانه نشود.

[pejuhesh251]

.

[pejuhesh251]

سمت ساخت خصوصيت زمين
اينها را نيز در برنامه تان بنويسيد براساس آن مي شود نظر داد كه جطور باشد كه نسبت شناسي هم رعايت شود.

سمت ساخت، :
دائره عمارت برتر:
البته ابرخشت جون جلويش بسته است و فقط منافذ دارد فرقي نمي كند
فقط بنجره هايش را بايد طوري محاسبه كرد كه هم روشن باشد هم كرماي تابستان كمتر بتابد.

[pejuhesh251]

نکات نسبت شناسی:
دائره عمارت برتر
مهمتر از تصاویر طرح شماست براساس اين منابع تفصيل طرح و روش كارتان را نسبت به مورد محلي كه مي خواهيد احداث كنيد بنويسيد تصوير از زمين جايها مختلف سمت ساخت خصوصيت زمين
اينها را نيز در برنامه تان بنويسيد براساس آن مي شود نظر داد كه جطور باشد كه نسبت شناسي هم رعايت شود.

[pejuhesh251]

طرح وتهیه پلان:
با توجه به مساحت ،شکل وابعاد زمین ونیاز ،پلان مورد نیاز تهیه می شود،توضیح آنکه اگر زمین مستطیل شکل است ومحدودیت فضا داریم پلان بصورت خطی تهیه می شود واگر مربع پلان دایره ای تهیه می شود.

دائره عمارت برتر:
بايد براى هر نوع و اندازه ساختماني قبلا پلان آن ترسيم و طرح مناسب هريك برنامه ريزي شود نه اينكه صرفا گنبدي با روزنه و درب ساخته شود و همينطوري بعدا به بخشهاى ساختمان اختصاص دهند

بايد بر اساس نيازها طراحي نقشه كرد ، ممكن است در نقشه نمونه اصلي سرويسها و آشپزخانه و خواب جايي باشد و در نقشه شما جايي ديگر طرح خطي باشد يا چهار دايره يا ديگر.

[pejuhesh251]

مصالح ومواد لازم:
بعد از آنکه پلان تهیه شد مقدار وسایل ومصالح مورد نیاز را مشخص وتهیه می کنیم.
1-گونی
کیفیت گونی:جنس گونی ها ترجیحا باید از الیاف طبیعی مانند کنف باشد ولی باید از استحکام کافی برخوردار باشد.
دائره عمارت برتر:
جنس كيسه ها نخي ولي از مواد است.


کمیت گونی:
می توان از گونی های برنجی استفاده کرد ولی بهتر است از گونی رولی استفاده شود ،طول مورد نیاز بر اساس محیط دیوار ها ضربدر تعداد ردیف هایی که کار می شود بدست می آید.
دائره عمارت برتر:
يكي از نكات عدم محدوديت روش به كيسه هاى طولاني است
از كيسه هاى اماده برنج يا سيمان يا هر نوع كيسه كه در بازار ارزانتر بدست مي ايد مي شود استفاده كرد
دائره عمارت برتر:
يك نكته كه در صحبت هاى اوليه خليلي هست
درباره راز استحكام اين ساختمانهاي ابرخشت
هر جند كمتر رعايت شده
بيوستكي هر جه بيشتر كيسه هاست
و كفته اكر بيوسته باشد دو سه طبقه هم مي شود ساخت
فعلا منظورم بيوستكي راز استحكام است حتى در همان يك طبقه
در عكسها كيسه ها دو سه متر بيشتر ممتد نشده و تا منافذ و دربها مرتبا قطع مي شود
كيسه ها هر جه طولانيتر بشود بركردنش زحمت دارد
اكر بيش از جند متر بشود
البته در منافذ امكان قطع نشدن با خالي كذاشتن هست
كه كيسه مي رسد به منفذ بجاي قطع شدنبه صورت اس انكليسي بر مي كردد روي رديف بالاتر تا طرف ديكر و همينطور بالاتر
بس مشكل منافذ نيست مي شود با حفظ منافذ كيسه ها را قطع نكرد.
عرض گونی:دیوارهای داخلی از گونی با عرض کمتر،دیوارهای خارجی ودیوارهایی که با شعاع وارتفاع بیشتر است از گونی های با عرض بیشتر استفاده می شود

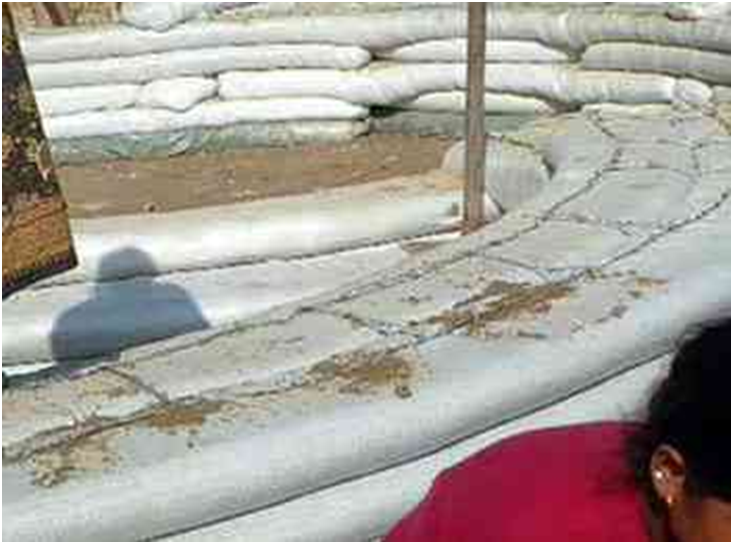

2- سیم خاردار
سیم خارداررشته ای که مقدار سیم مورد نیاز تقریبا دو برابر طول گونی مورد نیاز است زیرا در هر ردیف دو رشته سیم خاردار استفاده می شود
3- خاک
خاک از زمین محل اجرا تهیه می شود که این خاک ها اگر نخاله دارد باید سرند شوند، در صورتیکه زمین محل خیلی سفت باشد و تهیه خاک از آنجا مقرون به صرفه نباشد خاک کشاورزی که نخاله نداشته باشد تهیه می شود که نیاز به سرند نداشته باشد
4- سیمان
خاک سرند شده با درصد کمی سیمان مخلوط می شود این کار را در اولین تجربه ساخت در چند ردیف انجام دادیم بعد که از خاک کشاورزی که چسبندگی مناسبی داشت در ردیف های بعدی استفاده کردیم دیگر از سیمان استفاده نکردیم
مراسلات انجام شده
ولي بهتر بودن مال خاك و كمي سيمان است
هر جند اين موضوع از طرح اوليه خليلي بتدريج تحريف شده است
ابتدا خاك بود
بعد بخاطر تامين جلب نظر صدور مجوز محلي سيمان را هم جزو برشور طرح اضافه كردند
تا امروزه در سايتشان به قالب ريزي سقفهاي بتوني قوسي و نصب روي كيسه شن هم رسيده اند؟؟؟
در حاليكه اكر بنا باشد
سقف بتوني باشد جه ضرورتي دارد كه سقف بتوني قالبي را روي كيسه شن سوار كنند
اصل اين طرح مال طرح كنبدي خاكي خشتي بود كه بخته مي شد
بعد براى ماشيني شدن و نبود معمار و سهولت رواج در ميان افراد معمولي طرح كيسه را اضافه كردند
كسي كه سقف بتوني بريزد يكمتر ديوار زيرش را هم از بتن مي ريزد نه نصب روي كيسه بلاستيكي
خود مرحوم خليلي اواخر مي كفت كمي سيمان هم مخلوط مي كنيم و خاك هم نمناك است نه به صورت ملات كل و سيمان رايج
وبنظرم سيمان بخاطر قبولاندن به اذهان و يا مجوز حرفش اضافه شده است
جون مردم با حرف سيمان بهتر مي بذيرند تا خاك خالي

4-کاه
به منظور پلاستر یا گلمالی نمودن دیوارهای بیرون یا در صورت تمایل داخل برای استحکام وترک نخوردن از کاه استفاده می شود که آستر اولی از کاه درشت تر و مرحله نهایی وپرداخت از کاه نرمتر استفاده می شود
5- آب
6-آهک
در صوتیکه محل زمین مرطوب باشد با گل محل ترکیب کرده به عنوان ملات در کف استفاده می شود
7- آجر مربع
در صورتیکه ساختمان در معرض بارانهای شدید باشد جهت جلوگیری از فرسایش سطح بیرون را می توان آجرمربع استفاده نمود
همچنین از آجر مربع جهت مفروش نمودن داخل استفاده کرد
8- قلوه سنگ بزرگ
زمینی که بناست روی ان ساختمان اجرا شود با این سنگها به ارتفاع حداقل 30 سانت دورچینی وبند کشی می شود
9- گچ
در صورتیکه بخواهیم پلاستر داخل را گچ خاک یا گچکاری نماییم استفاده می شود

[pejuhesh251]

زمان شروع ساخت:
جهت شروع پروژه به سالنامه اختیارات نجومی مراجعه می شود ومناسبترین روز وساعت انتخاب شود ودر همان ساعت کار ساخت شروع شود.

دائره عمارت برتر:
زمان شروع پروژه باید در اوقات سعد در زمینه شروع ساخت وساز باشد که در تقاویم اختیارات نجومی موجود می باشد.

[pejuhesh251]

.

[pejuhesh251]

najm131:
اینجا ما اولین ردیف ابرخشت را می توانیم روی سنگ چین قرار دهیم یا ز روی زمین باشد ؟

دائره عمارت برتر:
كل قطعه زميني كه بناست روي ان مجموعه ساختمان بطور ابرخشت احداث شود
قبلا با سنكهاى بزرك به ارتفاع حداقل سي سانت دورجيني با بندكشي شود و داخلش خاكريزي شود
البته شروع ديوارجيني ابرخشت از كف زمين اصلي انجام مي شود
و تعداد دورهايي كه تا برسد محاذي لبه سنك جين اينها جزو ريشه ساختمان محسوب شده و كف ساختمان از محاذي سنك جين حساب مي شود:
najm131:الان که ما ساختمان ابرخشت را اجرا کردیم بنا داریم اطرافش را 30 سانت سنگ چینی کنیم
دائره عمارت برتر:
اگر سي سانت ارتفاع باشد
الان كه سنگ چيني مي كنيد انوقت دهانه ورودي و هم در كودال مي افتد و خاصيت فوق الذكر را ندارد اين مي شود ديوار خانه و ووسيعتر و بلندتر بايد باشد با ان فرق مي كند .

najm131:بله همینطور است
در ساختمان 101 کانال بود در اینجا سنگ چینی که می کنیم بند کشی می کنیم چطوری باز خاصیت کانال را دارد؟؟
دائره عمارت برتر:
موضوع كانال داخل ساختمان است با اجر است زير سطح است
هيج ربطي به سنك جيني بيروني ندارد كه با فاصله از ساختمان و روي زمين احداث مي شود

najm131:سنگ چینی چگونه عمل خاصیتی که فرمودید را عمل می کند؟
najm131:يكبار با زه كش كه موردش اينجا نيست
يكبار با سنك جين بيروني
سنك جين كل زمين محل احداث را مهار مي كند،، تامورد فرسايش از بيرون قرار نكرفته و لطمه اى به ساختمان وارد نكند در اثر مرور زمان مثل همان شناج بندي كه بناها براى ساختن كل ساختمان تدارك مي بينند تا كرسي ساختمان محل محكمي باشد
از آنجا كه سنگ چيني در نمونه ساخته شده از ابتدا نشده بود، بعد از اجرا براي استحكام بنا وجلوگيري از فرسايش اين كار را با سنگ چيني وملات ماسه آهك انجام داديم
خوشبختانه كرسي كردن ساختمان تا حدودي رعايت شده بود وچند رديف اوليه كه چيده شد كف را پر كرديم واين چند رديف به عنوان ريشه پي عمل مي كند والا سنگ چيني بعد از اجراي ساختمان به راحتي قابل اجرا نيست
نكته بسيار مهم اين است كه از ملات سيمان در ريشه ساختمان استفاده نشود زيرا به دليل خاصيت مويينگي بالا رطوبت زمين به ديوارها سرايت مي كند
تصوير سنگ چيني

[pejuhesh251]

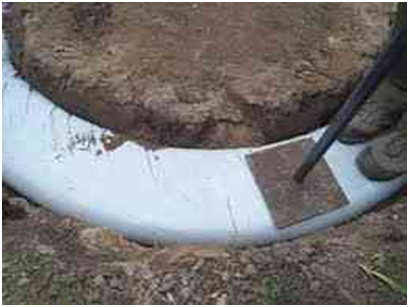

1.پیاده کردن پلان روی زمین :
ابتدا میلگردی در مرکزمکانی که قرار است اتاق ساخته شود می کوبیم و ریسمانی به ان می بندیم و دایره ای به شعاعی که در پلان مشخص شده ترسیم می نماییم سپس عرض دیوار ابرخشت را به این شعاع اضافه نموده و دایره دیگری رسم می کنیم.

[pejuhesh251]

2.زیرسازی :
مشخصات زمین ساخت باید معلوم شود اگر سست است باید تمهیداتی اندیشیده شود یا اینکه مقداری زمین حفر شود تا به سفتی برسیم بعد اولین ردیف ابرخشت روی ان قرار گیرد و قطعه زمین محل ساخت کرسی شود.
دائره عمارت برتر:
كل قطعه زميني كه بناست روي ان مجموعه ساختمان بطور ابرخشت احداث شود
قبلا با سنكهاى بزرك به ارتفاع حداقل سي سانت دورجيني با بندكشي شود و داخلش خاكريزي شود
البته شروع ديوارجيني ابرخشت از كف زمين اصلي انجام مي شود
و تعداد دورهايي كه تا برسد محاذي لبه سنك جين اينها جزو ريشه ساختمان محسوب شده و كف ساختمان از محاذي سنك جين حساب مي شود
تفاوت در تعبيه لوله هاى فاضلاب و تاسيسات است
اين سي سانت زير كف كانال كشي ناكش جهت عايق رطوبت و نيز تاسيسات و برخي امور ديكر قابل استفاده است.

دائره عمارت برتر:
زيرسازي هم بايد مي كرديد، كه اكر سيلاب امد بايد ديوار جمع نشود
najm131:بله همینطور است
اطرافش را می خواهیم پیاده رو کنیم، که هم پای دیوار را داشته باشد وهم اینکه چون کنار رودخانه است اگر رودخانه عریض شد اسیب نبیند.

[pejuhesh251]

آماده نمودن خاک مورد نیاز جهت پرکردن گونی ها:
خاکها را به دلیل آنکه نخاله داشت سرند نموده ودر صد خیلی کمی سیمان به آن اضافه کردیم( البته سیمان را در دو ردیف اول که خاک ما بیشتر ماسه داشت وچسبندگی کمی داشت استفاده کردیم ودر ردیفهای بعدی که از خاک کشاورزی که چسبندگی خوبی داشت واستحکام آن را دیدیم دیگر از سیمان استفاده نشد) وبا آب آنها را مرطوب کردیم به اندازه ای که به گل تبدیل نشود علامتش این بود که به بیل نمی چسبید

[pejuhesh251]

.

[pejuhesh251]

تراز نمودن دیوارها:
از آنجا که ساختمان با سازه ابرخشت بیشتربه صورت دایره ای اجرا می شود و قطر نیز در ردیف ها متغیر است از شمشه وریسمان که در دیوارهای معمولی کاربرد دارد نمی توان استفاده کرد بجای آن می توان از زنجیری که به مرکز دایره اتاق درحال ساخت متصل است تراز بودن دیوار ها را کنترل می کنیم وجاهایی که قطر تغییر می کند اتصال زنجیر بجای مرکز روی دیوار قرار می گیرد (اولین ردیفی که شروع به کم کردن قطر کردیم)

[pejuhesh251]

ساختن عمارت با چيدن رديفهاي ابرخشت (پركردن كيسه با ملات و كوبيدن و گذاردن پيوند رديفها (سيم خاردار)

میزان برش گونی:
برای بدست آوردن طول گونی مورد نیاز در ردیف اول که باید از رول جدا کنیم ،محیط دایره منهای عرض درب را حساب نموده ودرصدی نیز به این طول اضافه می کنیم( زیرا درابتدا وانتهای ردیف گونی را برگردانده و زیر خودش می کردیم) البته اگر طول زیاد بود وجمع کردن آن دور قیف مشکل بود می توانیم نصف کنیم بعد موقع اجرا یک سر گونی را داخل گونی دیگر کنیم وهمان حالت پیوستگی ابرخشت حفظ می شود،مانند تصویر زیر که محل برش گونی مشخص است:

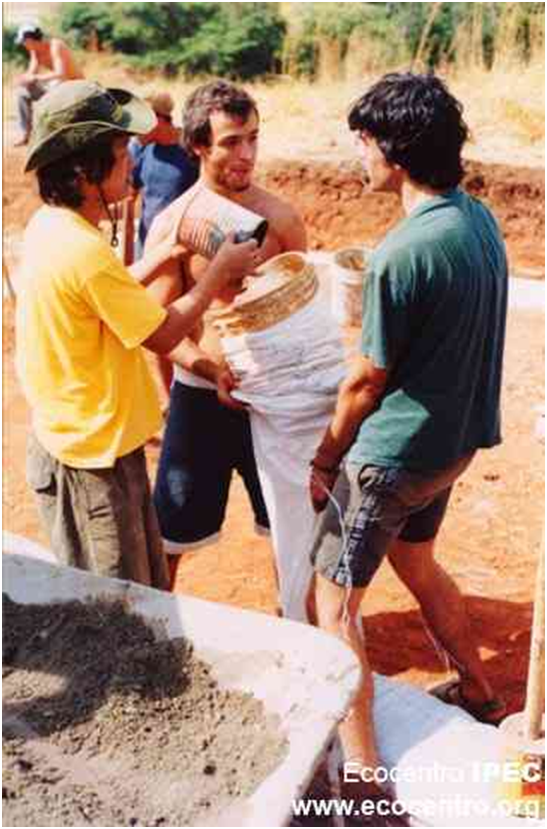

پرکردن گونی ها:
گونی برش خورده را دور سطلی که شعاع آن کمتر از عرض گونی و انتهای آن نیز برش زده بودیم تا به صورت قیف عمل کند جمع می کنیم
مقداری خاک داخل قیف که داخل گونی است می ریزیم بعد ته گونی را به اندازه نیم متر برگرداندیم وزیر خودش قرار دادیم ان را با کوبه می کوبیم( بهتر است نقطه شروع را از محل درب شروع کنیم) با سطل مرتب خاک داخل قیف ریخته وشخصی که قیف دستش است به همان میزان که خاک می آید درصدی گونی پیچیده شده دور سطل را رها می کند ویک نفر پشت سر او با کوبه می کوبد تنظیم دیوار ها به عهده شخصی که قیف دستش است
البته نحوه پرکردن موقعی که اجرا می شود دستمان می آید مثلا در اولین تجربه به این نتیجه رسیدیم که بجای اینکه دور قیف گونی را ببیچیم دور خودش بپیچیم زیرا تنظیم وتراز نمودن دیوار راحت تر بود
راهکارهای مختلف جهت پرکردن کیسه های ممتد وجود دارد مثلا می توان جهت تسریع در امر پرکردن از نوار نقاله استفاده کرد.
دائره عمارت برتر
مي ماند مشكل بر كردن كيسه ها بيست سي متري ممتد
راه حلي بنظرم رسيده است اكر ميسر باشد هم مشكل طولاني بودن كيسه ها را حل مي كند هم سرعت بيشرفت ساختمان را جندين برابر مي شود
همانطور كه براى بتون ريزي از بونكرها استفاده مي شود كه لوله هاى طولاني براى ريختن بتن دارد
ما هم از اين استفاده مي كنيم
مخلوط خاك و سيمان مرطوب را تهيه مي كند در بونكر و لوله هاى آن بمب مي كند در كيسه ها و مشكل بر كردن كيسه هاى طولاني نبايد باشد؟

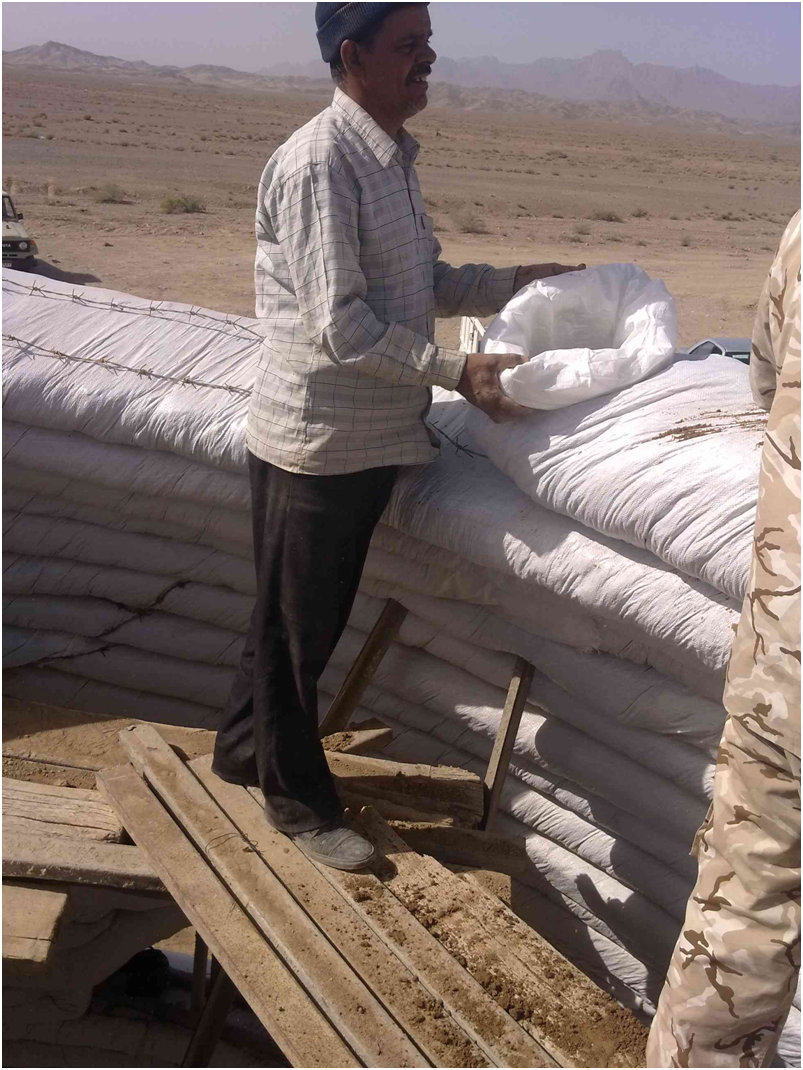

.اجرای اولین ردیف ابرخشت :
بعد از انکه قطعه زمینی که می خواهیم ابرخشت اجرا کنیم را با قلوه سنگ های بزرگ کرسی کردیم اولین ردیف را از کف زمین شروع می کنیم ،وقتی ابرخشت محاذی سنگ چین ها رسید ما بین سنگ چین ها پر می شود
.اجرای ردیف های بعدی:
بعد از انکه ردیف اول به طور کامل اجرا وکوبیده شد قبل از انکه ردیف بعدی اجرا شود باید دو ردیف سیم خاردار رشته ای کشیده شود.
نحوه کشیدن سیم خاردار:
سیم خاردار رشته ای به صورت حلقه ای دور محوری پیچیده شده است دو سر محور را روی پایه ای سوار می کنیم تا قابل چرخیدن باشد وبه اندازه طول دیوار در دو ردیف روی دیوار می کشیم برای اینکه سیم خاردار تثبیت شود واز جای خود در نرود چند نقطه از انرا باچکش می کوبیم که داخل گونی ها وخاک کوبیده شده مهار شود.

[pejuhesh251]

محل عبور کانال کولر،لوله تاسیسات،لوله برق در دیوارها:
محل عبور تاسیسات متناسب با ابعاد کانال یا لوله تاسیسات قالب موقع اجرا در ابرخشت می گذاریم که بعد از اجرا قالب را برداشته وتاسیسات مورد نظر را عبور می دهیم توجه شود اگر این قالبها پیش بینی نشود سوراخ کردن بعد از اجراء مشکل میشود

[pejuhesh251]

روزنه ها ونورگیر سقف:
دائره عمارت برتر:
جهت ایجاد پنجره باید قالب هایی به ابعادی که می خواهیم پنجره نصب کنیم می گذاریم ومحل پنجره باید به گونه ای باشد که در تابستان حرارت کمتری از خورشید دریافت کند
بيشتر روزنه هاى لوله اى شكل در فواصل يكي دو متري كه هم سبب اشراف بر بيرون است هم نكته بالا را رعايت كرده
نور گير انتهاى گنبد مي كذارند كه هم كافي نور مي دهد
البته بعضي جاها كه بارش زياد است اين نوركير سقفي را نمي گذارند

[pejuhesh251]

.

[pejuhesh251]

اجرای سقف:
اگر بخواهیم سقف بصورت یکنواخت اجراء شود باید تویزه یا قالب درست کنیم که نحوه ساخت تویزه آسان می باشد وبا استفاده از سیم مفتول نیز این کار انجام می شود

نحوه کم کردن قطر:
در ردیفی که می خواهیم قطر شروع به کم شدن نماید باید سطح خارجی قوس گونی ها بیشتر خاک ریخته شود وسطح داخلی کمتر ودر عوض سطح داخلی بیشتر کوبیده شودبه عبارت دیگر بجای اینکه این ردیف تراز اجراء شود با شیب عرضی به سمت مرکز اجراء می شود مشکل تنظیم شیب بیشتر در اولین ردیف است زیرا درردیف های بعدی چون ردیف قبلی شیب دار اجرا شده شیب دار می شود فقط باید قوس کنترل شود

امکان ساخت دوطبقه در گنبدهای بلند:
دائره عمارت برتر:
با توجه به اينكه كنبد مرتفع است بايد انرا دو طبقه فرض كنيد
و همانطور كه نوشته و تعبيه تيرهاى حمال سقف طبقه اول و كف دوم نيز لحاظ بلكه ان تيرها در وقت رسيدن دور ابرخشت به محل مربوطه در جاي خود نصب شوند
بعد سقف اول و كف دوم هم با تخته بوشانده شود
ضمن اينكه در تخته كوب سقف طبقه اول و كف دوم اطراف آن با ديوار ابرخشت فاصله طوري باشد كه روزنه هاى سيركوله هوا مسدود نشود.

[pejuhesh251]

پلاستر بیرون وداخل ساختمان:
پلاستر بیرون را با می توان با استفاده از خاک رس وکاه که کاگل نامیده می شود انجام داد یا اگر موقعیت جغرافیایی آن به گونه است که در معرض بارانهای شدید است می توان با آجر مربع مفروش نمود که آجر مربع در کف نیز کاربرد دارد
najm131آنقدر محکم شده بود که به سختی توانستند میخ(میلگرد )برای مهار توری جهت پلاستر داخل آن بزنند
توري روي ساختمان براى جه؟
najm131:
با توجه به اینکه گونی ها الیاف طبیعی نداشت برای اینکه گل روی گونی ها خودش را ول نکند
دائره عمارت برتر:
لازم نبود خيلي از نمونه هاى ساخت گوني پلاستيكي است .
البته یک سطح کوچک هم گل به تنهایی روی گونی زده بودند که به انها نشان دادم بدون توری هم چسبندگی دارد
صدها عكس در اختيارتان بود انها را برينت مي كرفتيد منظم مي كرديد و با توضيحات
مثل يك كاتالوك كاركردن روي برينت عكس مال شخص عادي است شما همه انها را بايد تبديل به طرح و نقشه مهندسي مي كرديد نه اينكه حرف و برينت عكس معمولي باشد اما حرف و عكس هزارش براى عوام اهميتي ندارد اين همه وقت شما بايد انها را مرتب مطالبش را استخراج زير نوشته.
جهت پلاستر داخل از توري استفاده نكرديم وبا كاه گل اين كار را انجام داديم خوشبختانه چسبندگي خيلي خوب بود وبعد از خشك شدن نيز پلاستر از گوني ها جدا نشد

[pejuhesh251]

برای پلاستر داخل نیز می توان از کاهگل استفاده کرد یا گچ خاک و گچکاری یا سرامیک کاری.

[pejuhesh251]

سیستم دفع پساب وفاضلاب :
جهت دفع پساب می توان از چاه جذبی یا از سیستم فاضلاب شهری استفاده نمود ولی اگر بخواهیم استفاده بهینه از دفع پساب داشته باشیم می توان آنرا تصفیه ودر فضای سبز وکشاورزی استفاده نمود
دائره عمارت برتر:
بساب روزانه خانكي حجم بالايي از مصرف است و تصفيه و كاربرد مجددش جزو ضروريترتين امور مناطق كم اب است
البته سبتنانك كه ساخته مي شود
از بتن يا سفال و اجر يا سنك نه اين تانكرهاي ...
najm131:بله اتفاقا حفر چاه جذبی فاضلاب برای مردم به خاطری سختی زمین معضل هست
دائره عمارت برتر:
چهار لوله خروجی باید سوراخ باشد واطراف آن شن هست؟که شنها آب را تصفیه می کنند ودر انتها آب در حوضچه ای جمع آوری می شود
در طراحي ساختمان محل خروجيهاي آب و فاضلاب و كابلهاي مختلف برق و مخابرات و تاسيسات ديكر طراحي و محاسبه و قبلا تعيين شود تا در هنكام خشت كذاري ان روزنه ها تعبيه شود

[pejuhesh251]

.

[pejuhesh251]

.

[pejuhesh251]

.

[pejuhesh251]

.تجربیاتی که در اولین اجراء بدست امد به شرح زیر می باشد:
1-جهت پر کردن گونی ها بجای اینکه گونی را دور قیف جمع کنیم می توانیم دور خودش جمع کنیم واین کار برای کارگران راحت تر بود.

2-تنظیم دیوارها قبل از کوبیدن باید انجام شود زیرا اگر کوبیده شد به سختی ردیف کوبیده شده جابجا می شود
3-کوبه ای که درست می کنیم با دو دسته تهیه شود یکی بلند تر که در ردیفهای ابتدایی که ایستاده کوبیده می شود یکی هم کوتاهتر که در سقف که مجبوریم نشسته بکوبیم
4-میزان کوبیدن: باید تا حدی بکوبیم که صدای کوبیدن عوض شود مانند صدایی که کوبه را روی جسم سختی خورده می شود
5-در اینکار هیچ جا از دوخت استفاده نشد زیرا در ابتدا وانتها لبه گونی ها برگردانده شده ودر زیر خودش می رفت ووقتی هم کوبیده می شد به هیچ وجه بیرون نمی آمد ودر جایی هم که بین دیوارها گونی دوتکه بود گونی بعدی را داخل گونی پر شده از خاک می کردیم بعد خاک ریخته ومی کوبیدیم ومشخص نمی شد که دراینجا گونی برش خورده است وکار یکپارچه بود
6-راهروی جلوی ورودی الزامی می باشد زیرا وقتی محل درب را خالی گذاشتیم موقع کوبیدن لرزش در دیوارها ایجاد می شد بعد راهروی جلوی درب را ایجاد کردیم که پشت بند برای این قسمت از دیوار بود واز محاسن دیگر این راهرو این است که درب را با هر ارتفاعی که باشد می توانیم نصب کنیم ونیاز نیست ارتفاع دیوار را زیاد بگیریم تا درب نصب شود زیرا یکی از دلایلی که ارتفاع این نمونه زیاد شد این بود که از بالای درب شروع به کم کردن قطر کردیم در صورتیکه اگر در ارتفاع یک متری این کار را می کردیم سریعتر مسقف می شد.

7-روزنه هایی که با لوله جهت نور گیر تعبیه می شود موقع اجراء نیز برای تکیه گاه داربست مناسب است.
8-اگر قرار است یک واحد مسکونی ساخته شود یا چند اتاق کنار هم بهتر است عملیات اجراء همزمان اجراء شود تا کل ساختمان یکپارچه بوده و با هم کلاف شود واز هم جدا نباشند.
